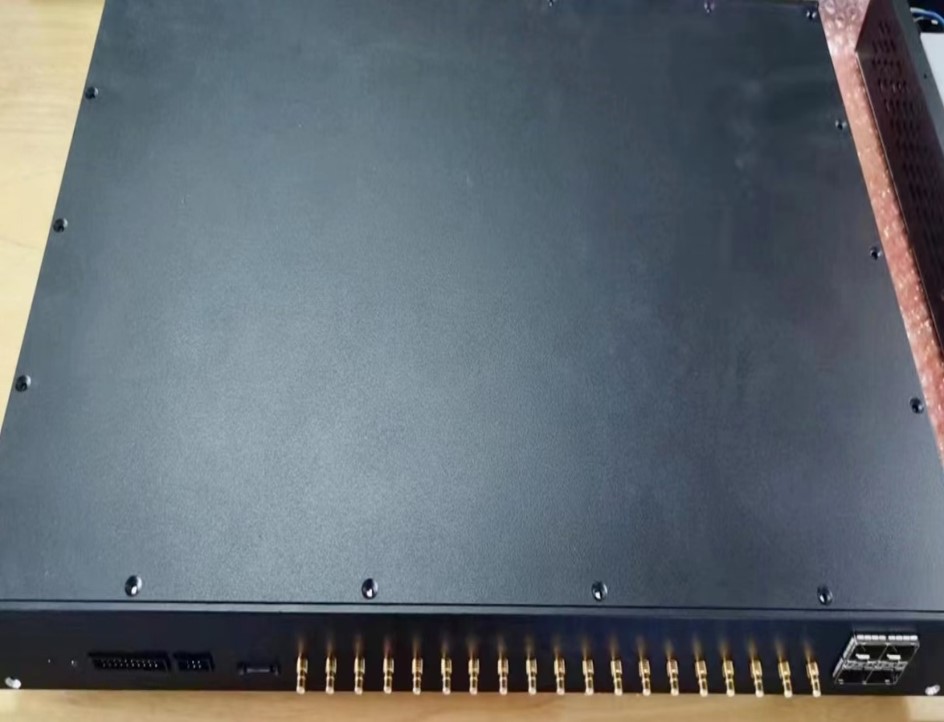

1. 8T/8R 寬帶信號接收機
產品詳情
產品介紹:
8T/8R 寬帶信號接收機,配備Intel 高端 Stratix FPGA,針對靈活的高性能5G 、5G+應用場景RRU、雷達、無線通信、軟件無線電、電子對抗、電子偵察、衛星導航、復雜電磁環境模擬信號的高速采集、分析、記錄、存儲和回放產生。
應用場景:
- 5G 、5G+應用場景RRU
-相控陣?yán)走_(dá)和電子戰
-電子測試與測量系統
-儀器儀表
-電子干擾與偵察
-衛星通信與導航
關鍵特性:
- FPGA: Intel Stratix10 MX FPGA
1. 支持浮點DSP
2. 96路高速收發器:最大速率28.3Gbps(64路)、
最大速率17.4Gbps(96路)
3. 支持 HBM DDR(16GB)
4. eSRAM (94.5Mb)
5. LE:2100K
- DAC: 支持 4路 DA9176(兼容 DA9171,DA9172,DA9173)
高達 12.6 GSPS 的 DAC 采樣速率的高性能 雙通道 16 位數模轉換器 (DAC)
- ADC: 支持 4路 AD9689(兼容AD9208)
雙通道、14位、2.0 GSPS/2.6 GSPS模數轉換器
-光口: 支持10路QSFP28(100G/40G/10G/25G)
-DDR4: 支持 1組 72bit DDR4 SODIM(16GB)
-支持1588,TOD,1PPS
-支持SMA 時鐘輸入,HMC 7044時鐘體系分發
核心器件特性:
- ADC: AD9689(兼容AD9208)
1.雙通道、14位、2.0 GSPS/2.6 GSPS模數轉換器(ADC)
2.實現高達5 GHz的寬帶寬模擬信號直接采樣。ADC輸入的?3 dB帶寬為9 GHz。
3. ADC數據輸出通過縱橫多路復用器內部連接到四個數字下變頻器(DDC),四個集成式、寬帶抽取濾波器和NCO模塊支持多頻段接收器。
4. 單通道、雙通道、四通道和八通道配置
- FPGA: Intel Stratix10 MX210 FPGA
1. 支持浮點DSP
2. 96路高速收發器:最大速率28.3Gbps(64路)、最大速率17.4Gbps(96路)
3. 支持 HBM DDR(16GB)
4. eSRAM (94.5Mb)
5. LE:2100K
- DAC: DA9176(兼容DA9171,DA9172,DA9173)
1.支持高達 12.6 GSPS 的 DAC 采樣速率的高性能雙通道 16 位數模轉換器 (DAC)
2.采用 8 線 15.4 Gbps JESD204B 數據輸入端口、高性能片內 DAC 時鐘倍頻器和數字信號處理功能,適用于單頻段和多頻段直接到射頻 (RF) 無線應用場合。
3.超寬帶寬單路 DAC 模式,支持高達 6.16 GSPS 的數據速率(16 位分辨率。
4.每個 RF DAC 數據路徑具有三個復用數據輸入通道。每個輸入通道均可完全旁通。
